Was ist der Bogen -Löschmethode der Ring -Switch -Switar -Serie?

Als Lieferant von Ring -Switch -Wear -Serien begegne ich häufig Anfragen zum Bogen und Löschmethoden, die in diesen entscheidenden elektrischen Geräten verwendet werden. In diesem Blog werde ich mich mit den Arc -Löschen -Methoden der Ring -Switch -S -Serie befassen und ihre Prinzipien, Vorteile und Anwendungen untersuchen.

Verständnis der Grundlagen von ARC in der Schaltanlage

Bevor wir die Methoden von Bogen - Löschen diskutieren, ist es wichtig zu verstehen, was ein Bogen im Kontext von SwitchGear ist. Ein ARC ist eine hohe Temperatur, leuchtende Elektrizität in einem Stromkreis. Wenn ein Schalter in der Ringschaltanlage öffnet oder schließt, besteht die Gefahr einer Bogenbildung aufgrund der Unterbrechung des Stromflusses. ARCs können erhebliche Schäden an den Schaltanlagenkomponenten verursachen, einschließlich Schmelzkontakten, Überhitzung und sogar Explosion in extremen Fällen. Daher sind effektive Bogen -Löschmethoden für den sicheren und zuverlässigen Betrieb der Ringschaltanlage von entscheidender Bedeutung.

Gemeinsame Bogen - Löschmethoden in der Ring -Switch -Wear -Serie

1. Luft - Explosionsbogenlöschen

Die Luft -Lösch -Löschmethode beinhaltet die Verwendung einer hohen Luftgeschwindigkeits -Luft, um den Bogen zu kühlen und zu verlängern. Wenn sich die Switch -Kontakte trennen, wird ein Bogen gebildet. Eine Explosion mit Druckluft wird dann auf den Bogen gerichtet, der das ionisierte Gas im Bogenpfad abkühlt und seine Leitfähigkeit verringert. Wenn die Luftschließung den Bogen verlängert, nimmt die zur Aufrechterhaltung des Bogens erforderliche Spannung zu. Schließlich überschreitet die Lichtbogenspannung die Versorgungsspannung und der Bogen wird gelöscht.

Einer der Hauptvorteile von Luft - Löschen des Explosionsbogens ist der relativ schnelle Bogen - Löschzeit. Es kann schnell hohe Strombögen unterbrechen, wodurch es für Anwendungen geeignet ist, bei denen eine schnelle Unterbrechung erforderlich ist. Diese Methode hat jedoch auch einige Einschränkungen. Es erfordert ein komplexes Luftkomprimierungssystem, das die Kosten und Komplexität der Schaltanlage erhöht. Darüber hinaus benötigt das Luft -BLAST -System eine regelmäßige Wartung, um einen ordnungsgemäßen Betrieb zu gewährleisten.

2. Öl - eingetauchtes Lichtbogenlöschen

In Öl - eingetauchtes Lichtbogen - Löschen sind die Schalterkontakte in Isolieröl eingetaucht. Wenn sich während des Öffnens oder Schließens der Kontakte ein Bogen bildet, verdampft die hohe Temperatur des Lichtbogens das Öl um es um und erzeugt eine Gasblase. Die Gasblase hat eine hohe dielektrische Festigkeit und hilft, den Bogen zu löschen. Wenn der Bogen gelöscht wird, kollabiert die Gasblase und das Öl füllt die Lücke erneut.

Öl - eingetauchter Bogen - In der Vergangenheit wurde das Löschen aufgrund seines guten Bogens - Löschenleistung und relativ niedrige Kosten weit verbreitet. Mit dieser Methode sind jedoch einige Umwelt- und Sicherheitsbedenken verbunden. Das isolierende Öl kann brennbar sein, und im Falle eines Fehlers besteht das Risiko von Feuer oder Explosion. Darüber hinaus erfordert die Entsorgung von gebrauchtem Öl eine spezielle Handhabung, um Umweltverschmutzung zu vermeiden.

3. SF6 Gasbogenlöschung

SF6 (Schwefelhexafluorid) Gas ist ein weit verbreitetes Lichtbogen in modernem Ringschalter. SF6 -Gas hat ausgezeichnete dielektrische und bogenübergreifende Löscheigenschaften. Wenn in einer SF6 -gefüllten Kammer ein Bogen gebildet wird, dissoziiert der hohe Energie -Arc die SF6 -Moleküle in kleinere Partikel. Diese Partikel rekombinieren nach dem Bogenstrom -Nullkreuz schnell und das Gas kehrt in seinen ursprünglichen Isolierzustand zurück.

Der Hauptvorteil des SF6 -Gas -Bogenlösches ist sein hoher Bogen -Löschungseffizienz. Es kann hohe Strombögen mit relativ kleinen Kontaktlücken unterbrechen, was die Konstruktion von kompaktem Schaltanlagen ermöglicht. SF6 -Gas hat auch eine gute chemische Stabilität und Nicht -Entflammbarkeit, was die Sicherheit der Schaltanlage verbessert. SF6 ist jedoch ein Treibhausgas mit einem hohen globalen Erwärmungspotential. Daher sind eine ordnungsgemäße Handhabung und Überwachung von SF6 -Gas erforderlich, um seine Umweltauswirkungen zu minimieren.

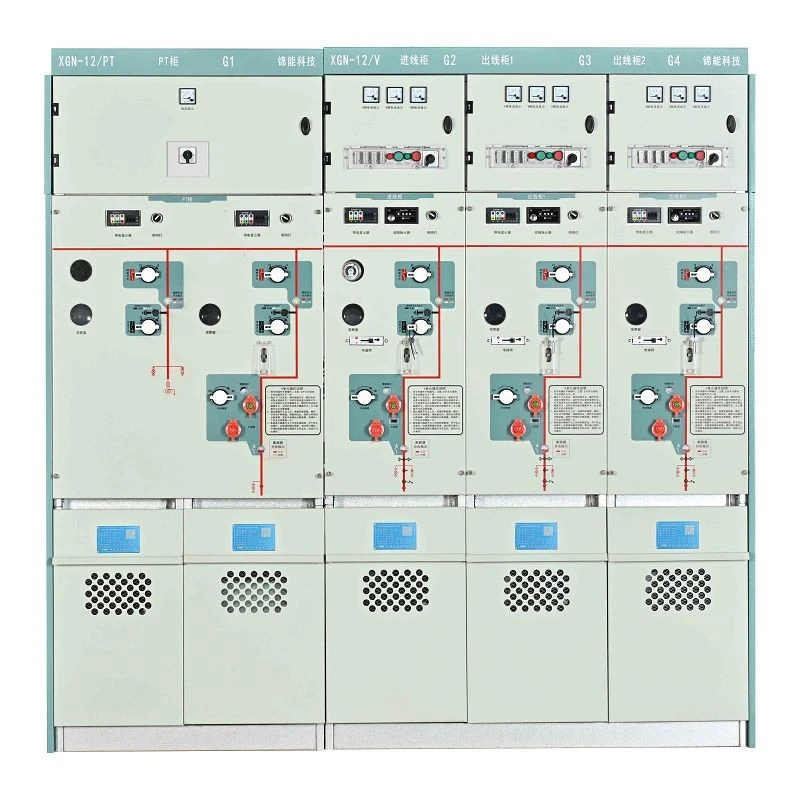

Wir bieten [XGN - 12 SF6 Gas isoliertes Schaltanlagen] (/zusammengebaut - Elektrisch - Geräte/Ring - Schaltanlage - Serie/XGN - 12 - SF6 - Gas - Isoliert - Schaltanlage.html), das SF6 -Gas für die Lichtbogenlöschung verwendet. Diese Schaltanlage eignet sich für eine Vielzahl von Anwendungen, einschließlich städtischer Stromverteilungssysteme, Industrieanlagen und gewerblichen Gebäuden.

4. Vakuumbogenlöschen

Das Löschen des Vakuumbogens basiert auf dem Prinzip, dass ein ARC nicht in einer hohen Vakuumumgebung aufrechterhalten werden kann. In einem Vakuumunterbrecher sind die Schalterkontakte in einer Vakuumkammer eingeschlossen. Wenn sich die Kontakte trennen, wird ein Bogen gebildet, aber aufgrund des Fehlens von Gasmolekülen im Vakuum kann sich der Bogen nicht lange aufrechterhalten. Der Metalldampf, der während des Lichtbogenprozesses aus den Kontakten emittiert wurde, kondensiert schnell auf der inneren Oberfläche der Vakuumkammer, und der Bogen wird bei der ersten Strom -Nullüberquerung gelöscht.

Das Löschen des Vakuumbogens hat mehrere Vorteile. Es hat eine lange Lebensdauer, da keine Kontakterosion durch Gas oder Öl verursacht wird. Es hat auch eine hohe Zuverlässigkeit und erfordert minimale Wartung. Vakuum - Typschalter ist kompakt und kann leicht in verschiedene elektrische Systeme integriert werden. Unsere [GTXGN - 12 Feststoffring -Haupteinheit] (/zusammengebaut - elektrisch - Ausrüstung/Ring - Schaltanlage - Serie/GTXGN - 12 - Solid - Isolierung - Ring - Haupteinheit.

5. Solid -Isolierungsbogenlöschung

Solid Isolation Bogen - Löschen ist eine relativ neue Technologie in der Ringschaltanlage. Bei dieser Methode werden die Schalterkontakte in einem festen Isoliermaterial wie Epoxidharz eingekapselt. Die feste Isolierung bietet eine hohe dielektrische Festigkeit und hilft, die Bildung von Bögen zu verhindern. Wenn ein Bogen auftritt, kann die feste Isolierung die Energie des Bogens absorbieren und verhindern, dass sie sich ausbreitet.

Solid Isolation Bogen - Löschen bietet mehrere Vorteile. Es ist umweltfreundlich, da es keine gefährlichen Gase oder Öle verwendet. Es hat auch eine gute Beständigkeit gegen Feuchtigkeit, Staub und chemische Substanzen, was es für harte Umgebungen geeignet macht. Unser [Outdoor SF6 RMU Blatable Cabinet] (/Assembled - Electric - Ausrüstung/Ring - Schaltanlage - Serie/Outdoor - SF6 - RMU - Blasable - Cabinet.html) kombiniert feste Isolierungstechnologie mit anderen Lichtbogen - Löschenmethoden, um eine verlässliche Außenlösung bereitzustellen.

Faktoren, die die Wahl der Bogenauswahl beeinflussen

Bei der Auswahl eines ARC -Löschens für Ringschaltanlagen müssen mehrere Faktoren berücksichtigt werden:

• Anwendungsanforderungen: Verschiedene Anwendungen haben unterschiedliche Anforderungen an die ARC -Löschenleistung. Beispielsweise werden in hohen Spannung und hohen Stromanwendungen Methoden mit hohem Lichtbogen -Löschungseffizienz wie SF6 -Gas- oder Vakuumbogenlöschen bevorzugt. Bei niedrigen Spannungen und niedrigen Stromanwendungen können einfachere Methoden wie Luft - Explosion oder feste Isolierung ausreichen.
• Umweltbedingungen: Die Umgebungsbedingungen, bei denen die Schaltanlage installiert wird, spielen auch eine Rolle bei der Auswahl der Lichtbogen -Löschenmethode. In harten Umgebungen mit hoher Luftfeuchtigkeit, Staub oder chemischer Verschmutzung, fester Isolierung oder Vakuumbogen können gelöschte Methoden aufgrund ihres besseren Widerstandes gegen Umweltfaktoren besser geeignet sein.
• Kosten: Kosten sind immer eine wichtige Überlegung. Einige Bogen - Löschmethoden wie SF6 -Gasbogenlöschungen erfordern möglicherweise teurere Ausrüstung und Wartung. Im Gegensatz dazu können Luft - Explosion oder Öl - eingetauchte Methoden mehr Kosten sein - in einigen Fällen wirksam.
• Sicherheit: Sicherheit ist in elektrischen Systemen von größter Bedeutung. Methoden, die nicht brennbar sind und ein geringes Explosionsrisiko haben, wie Vakuum- und Festisolationsbogenlöschbogen, werden im Allgemeinen bevorzugt.

Abschluss

Zusammenfassend hängt die Auswahl der ARC -Löschmethode für die Ring -Switch -Wear -Serie von einer Vielzahl von Faktoren ab, einschließlich Anwendungsanforderungen, Umgebungsbedingungen, Kosten und Sicherheit. Als Lieferant von Ring SwitchGear -Serien bieten wir eine Reihe von Produkten an, die unterschiedliche Bogen verwenden, um die vielfältigen Bedürfnisse unserer Kunden zu erfüllen. Unabhängig davon, ob Sie eine kompakte und effiziente SF6 -Isolierschaltanlage, ein zuverlässiges Vakuum -Ring -Hauptgerät oder einen umweltfreundlichen festen, isolierten Kabinett vom Typ Ring benötigen, haben wir die richtige Lösung für Sie.

Wenn Sie sich für unsere Ring -Switch -Wear -Serie interessieren oder Fragen zu ARC -Löschmethoden haben, können Sie uns gerne zur Beschaffung und weiteren Diskussion kontaktieren. Wir sind bestrebt, unseren Kunden hochwertige Produkte und hervorragende Service zu bieten.
